Fotonachweis (Blau gerahmte Bilder verweisen auf Google Maps)


Dienstag 13.4. und Monatg 26.4.2010 - GPS-Messung, Profilvermessung Freitag 14.5.2010 Tachymetriche Verdichtung

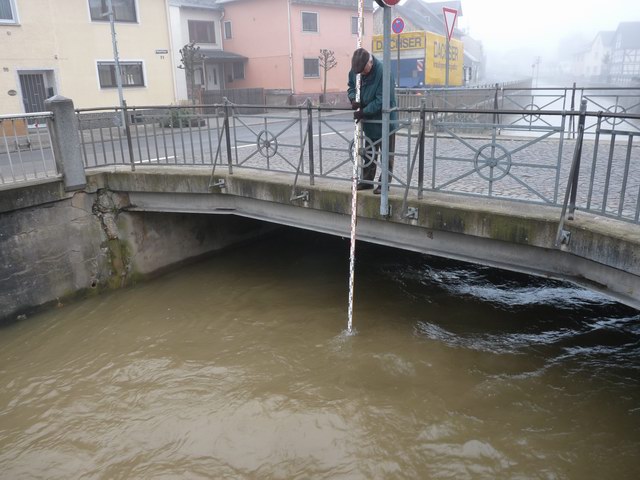

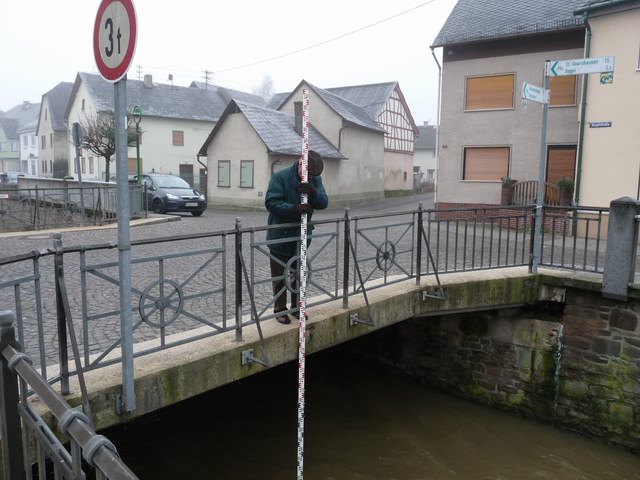

Montag 10.01.2011 Nivellement Wasserspiegellage


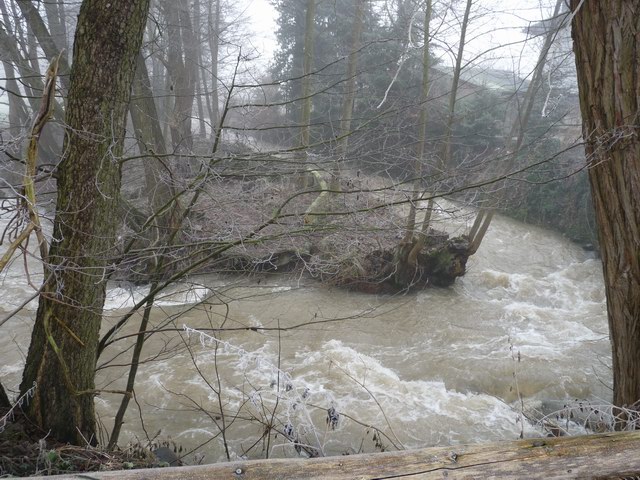

Projektgebiet Anfang

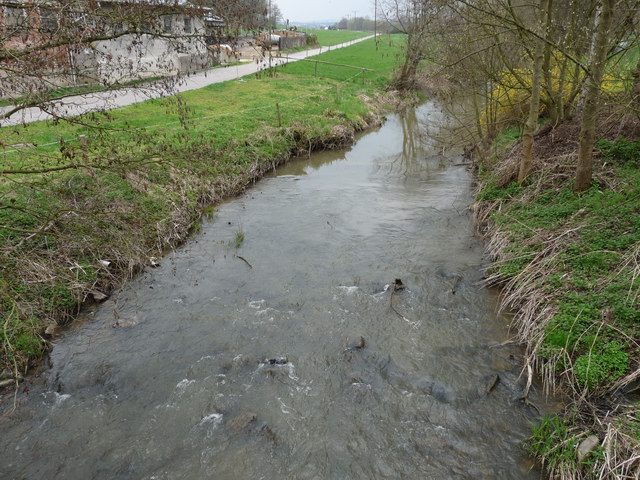

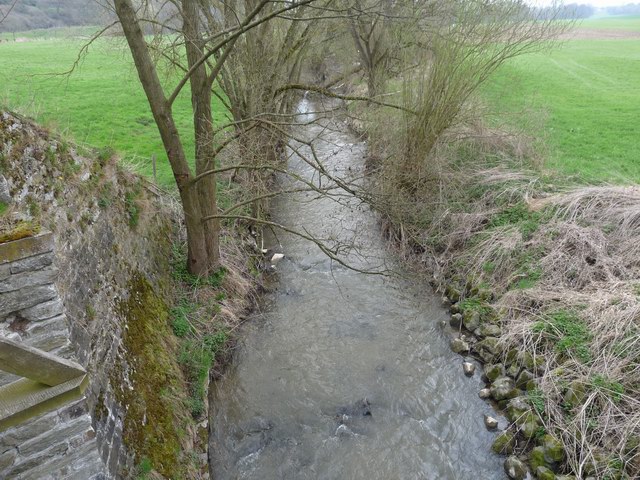

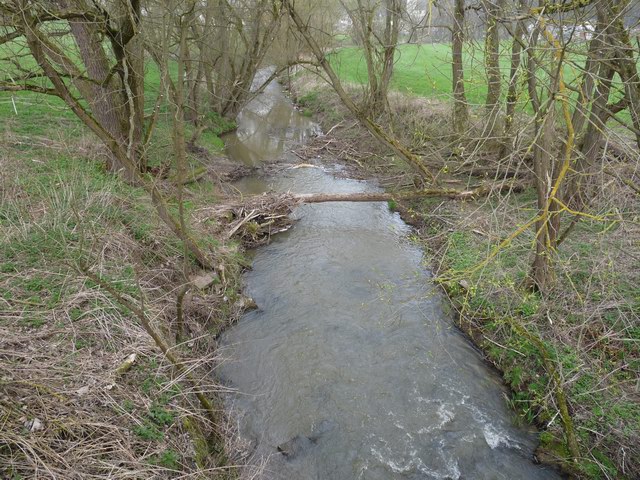

Blick von der Brücke in Marienfels, Mühlbach aufwärts



Projektgebiet Anfang

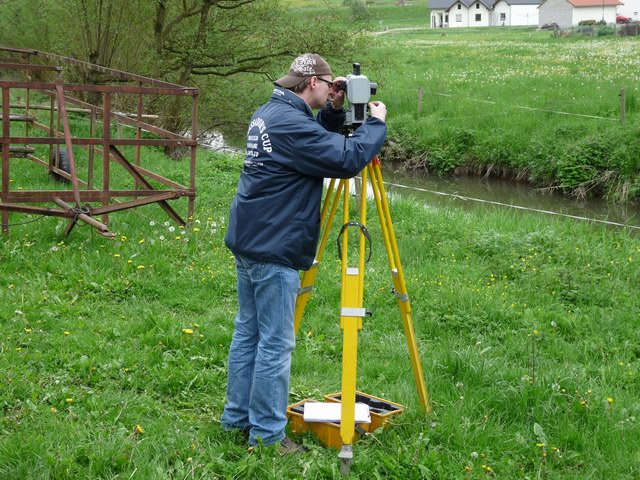

Ergänzende Profilvermessung mittels Zeiss Elta 4

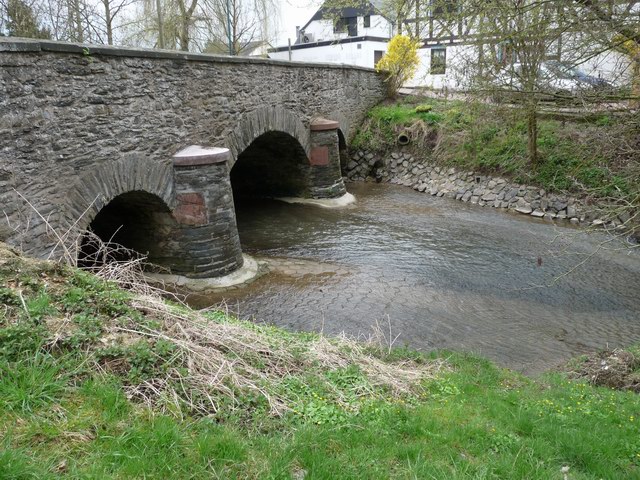

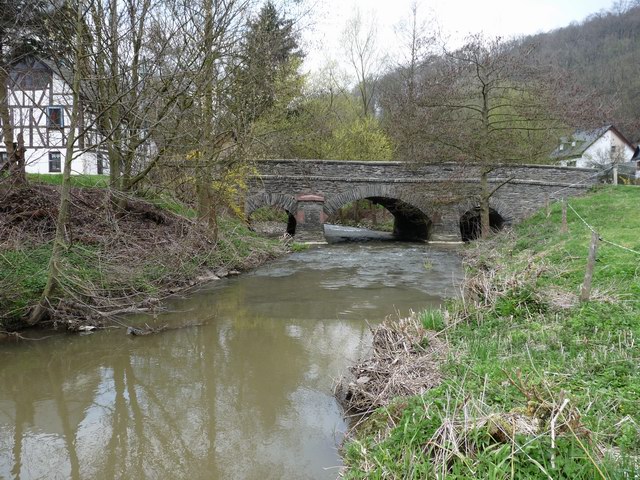

Brücke in Marienfels - Einlauf

Profil-Nr. 14+813

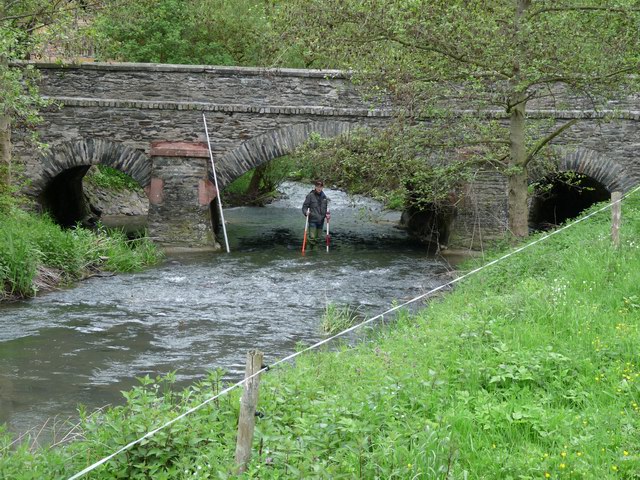

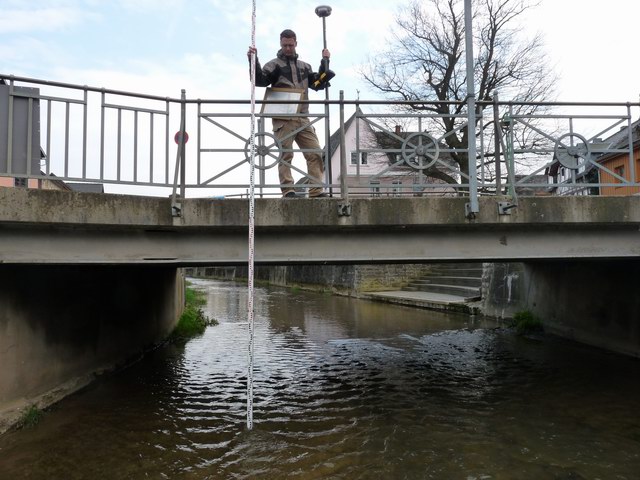

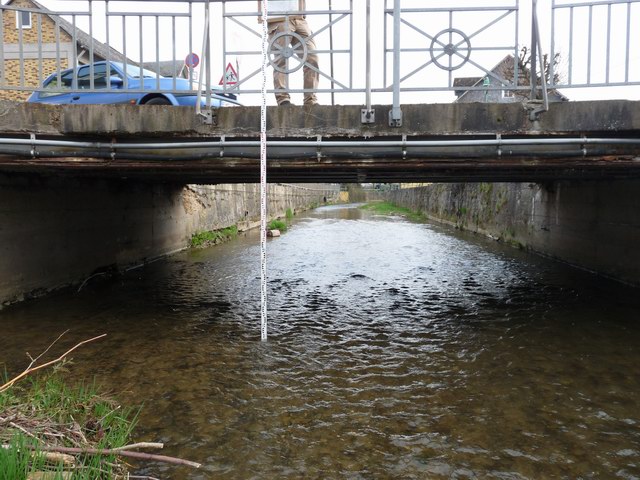

Brücke in Marienfels - Einlauf -Einmessung am 14.5.2010





Blick auf die Brücke in Marienfels, Mühlbach abwärts

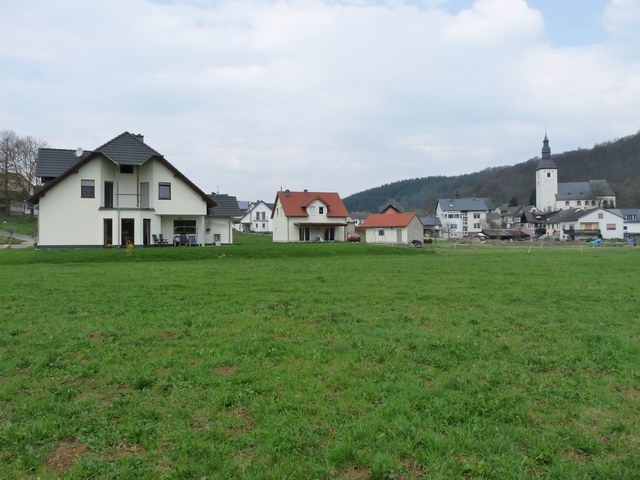

Marienfels, Bebauung nah am Gewässer, Geländeanhebung

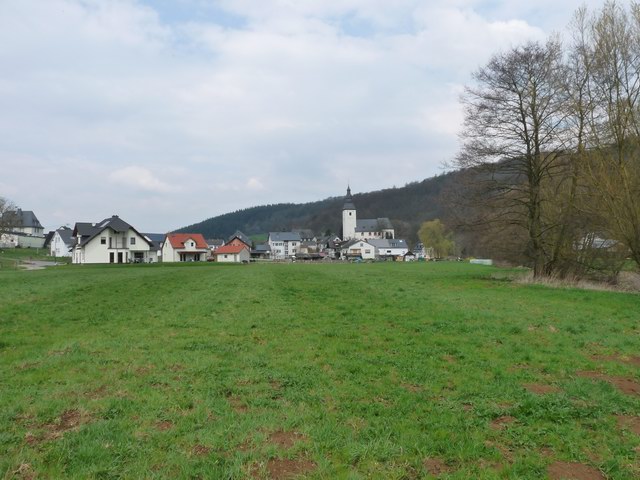

Blick auf Marienfels, Mühlbach abwärts

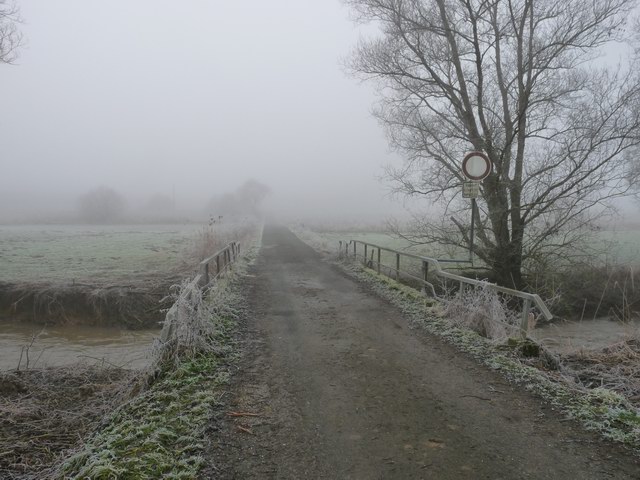

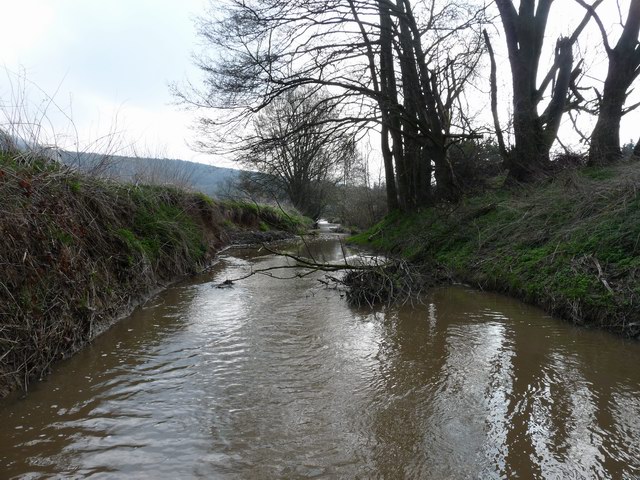

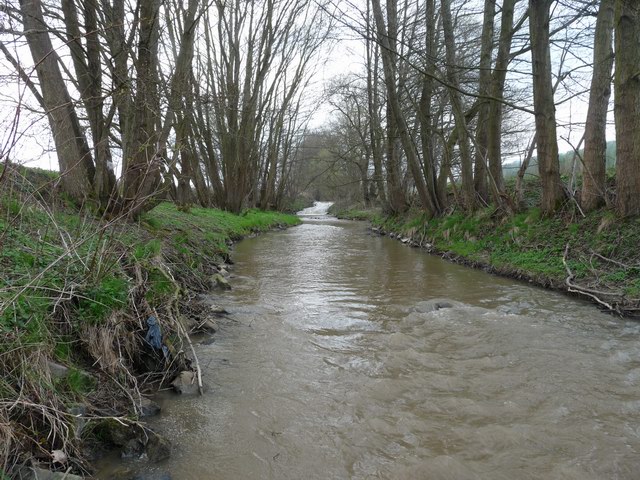

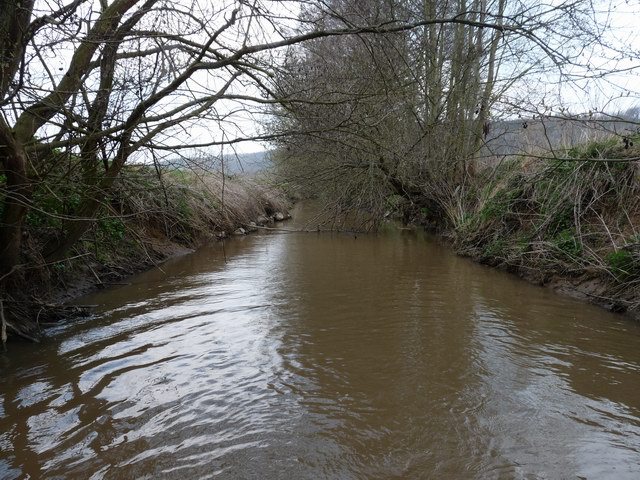

Blick vom querenden Damm, Mühlbach abwärts

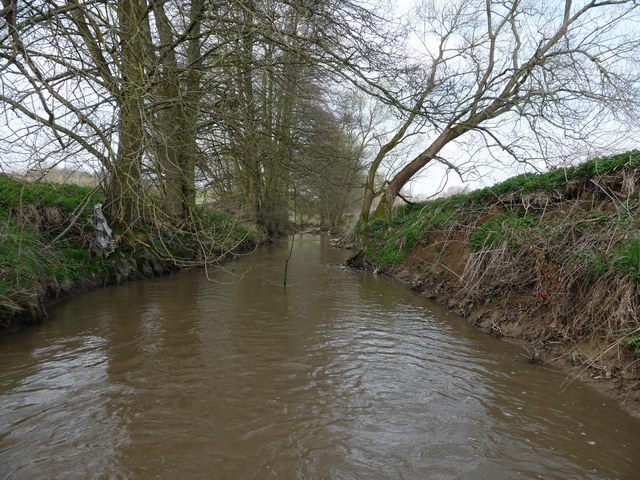

Blick vom querenden Damm, Mühlbach aufwärts


Profil-Nr. 15+220


Profil-Nr. 15+220





Mündung Hauserbach

Profil-Nr. 15+460

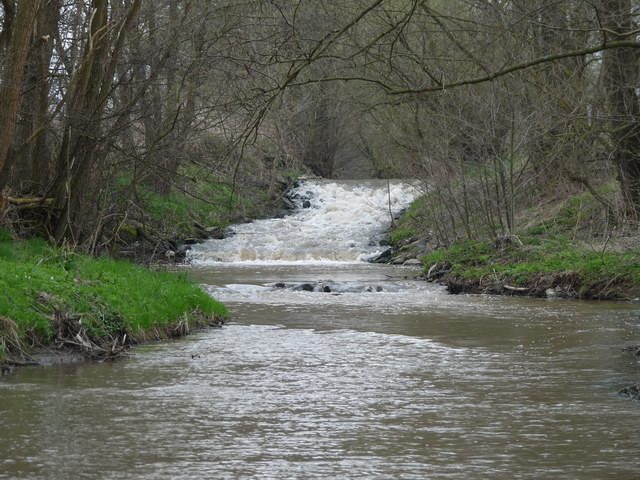

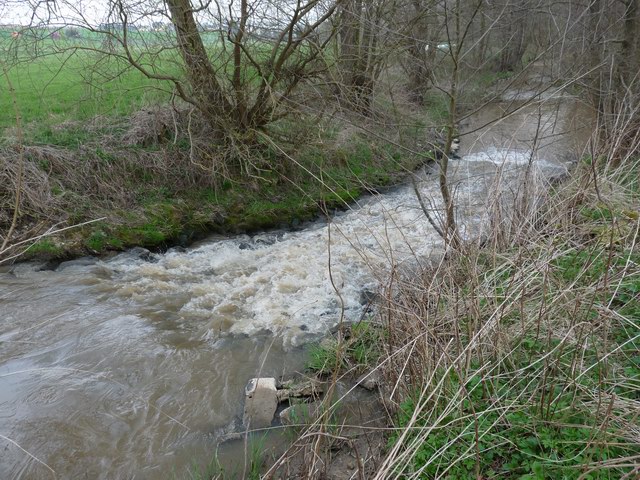

Querbauwerk (Rauhe Rampe)


Profil-Nr. 15+642




Profil-Nr. 15+657






Profil-Nr. 15+963

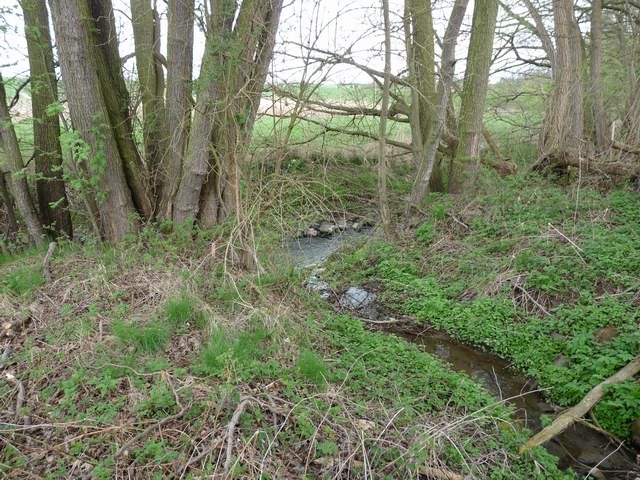

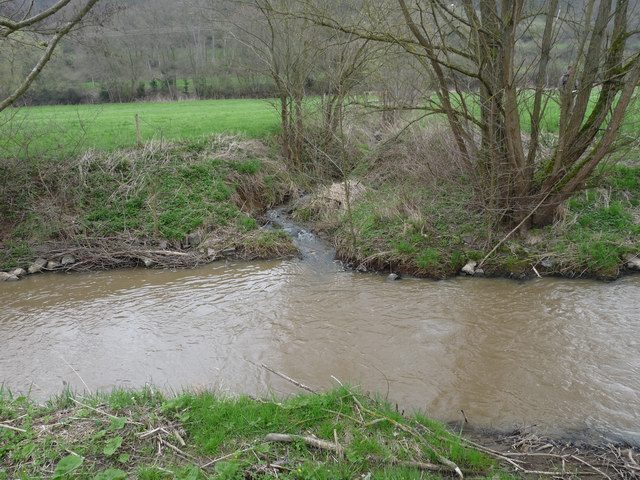

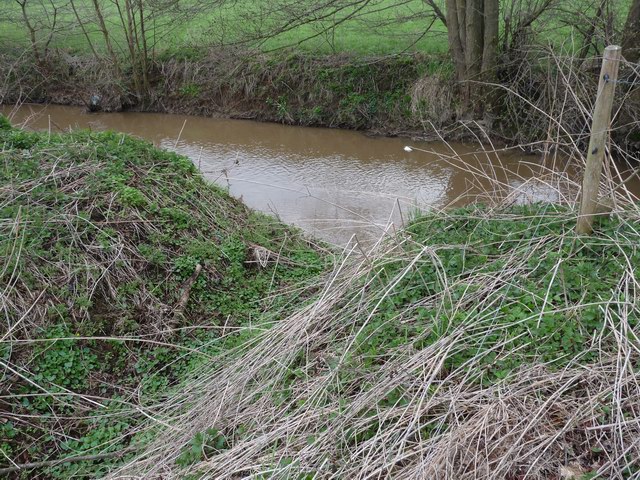

Mündung Hauserbach (Gewässer 3. Ordnung)





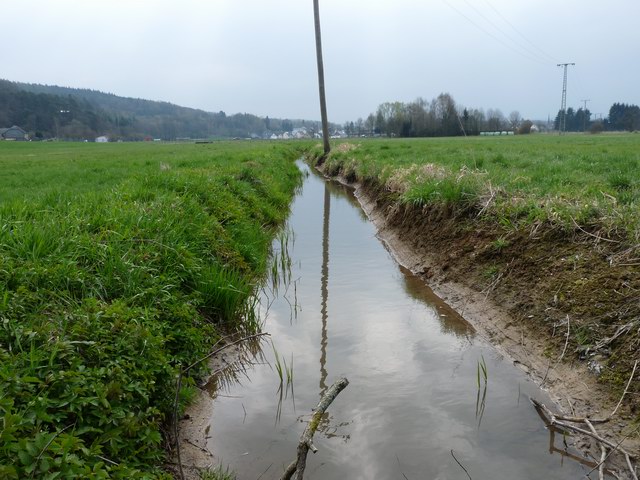

Zum Mühlbach parallel verlaufender Hauserbach (Gewässer 3. Ordnung)

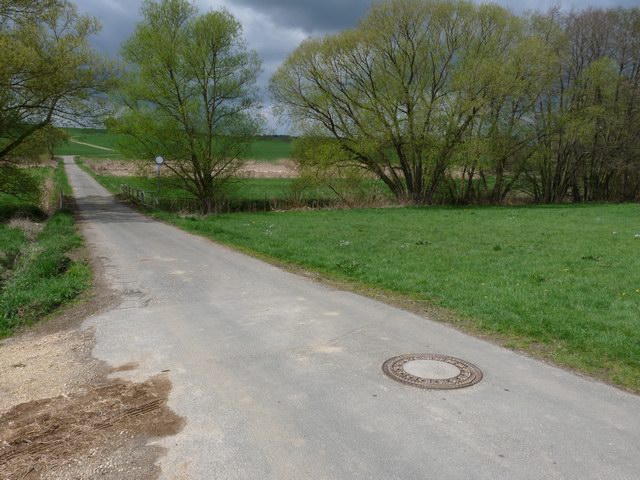

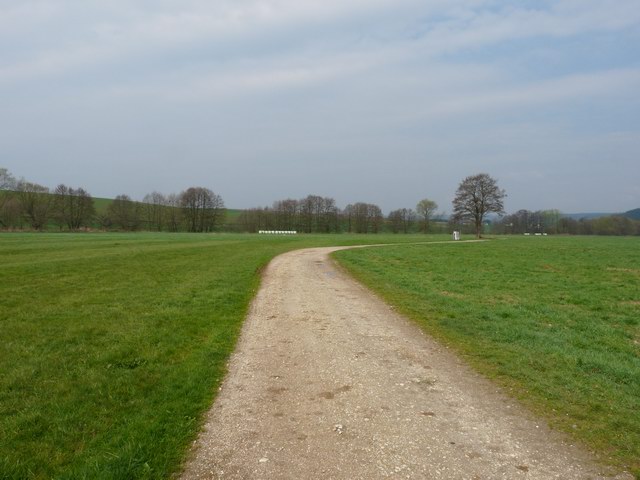

Wirtschaftsweg von Miehlen nach Marienfels
Hier verläuft der Mischwasserkanal zur Kläranlage Marienfels von den Gemeinden oberhalb.
Eine Entlastung befindet sich bei dem Schaltschrank und führt nach links in den Mühlbach.

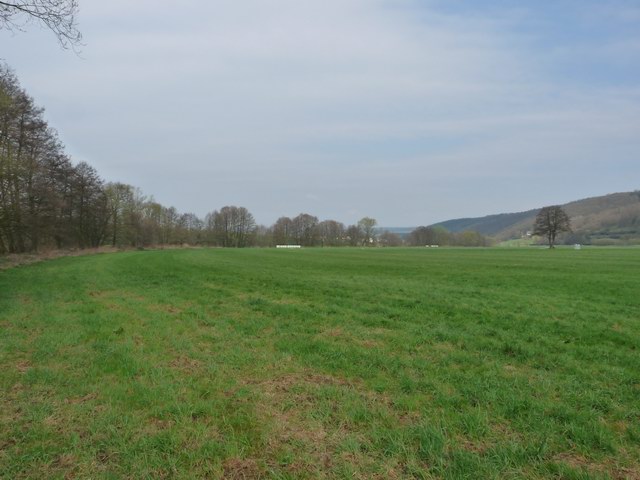

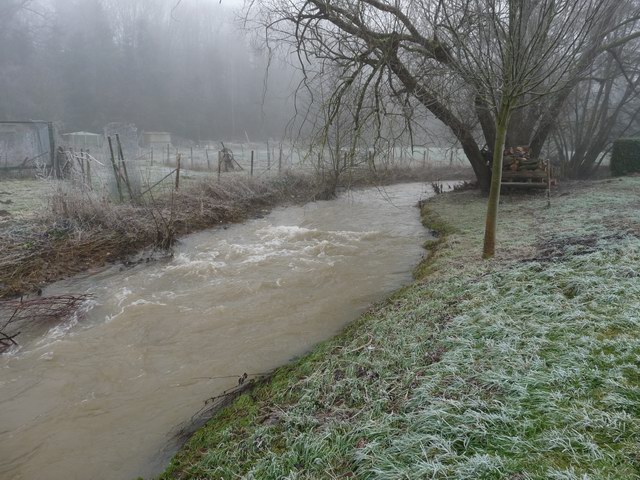

Potenziell überflutungsgefährdete Talaue unterhalb Pegel Miehlen 2

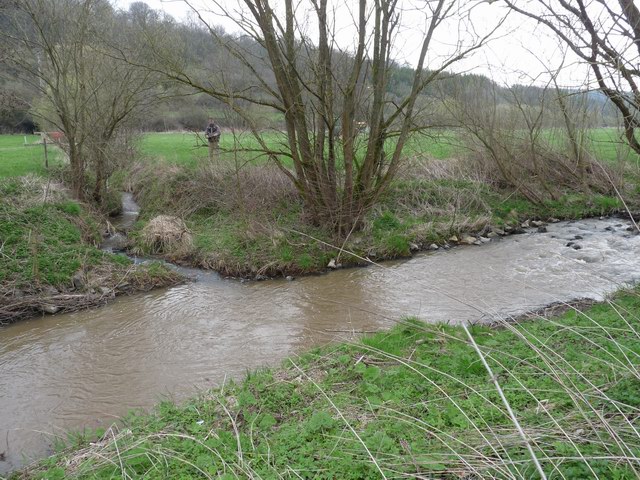

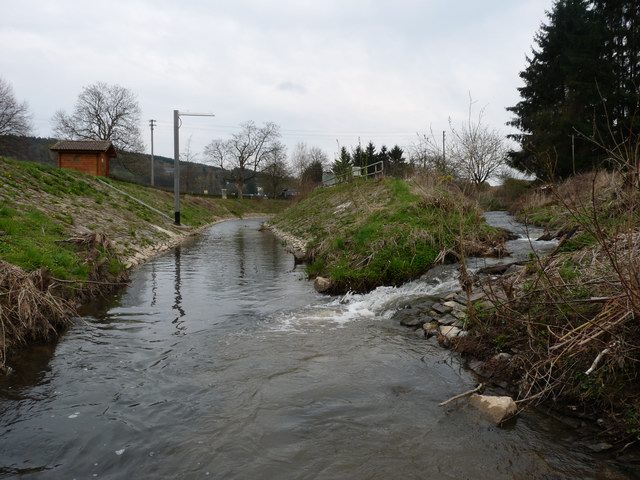

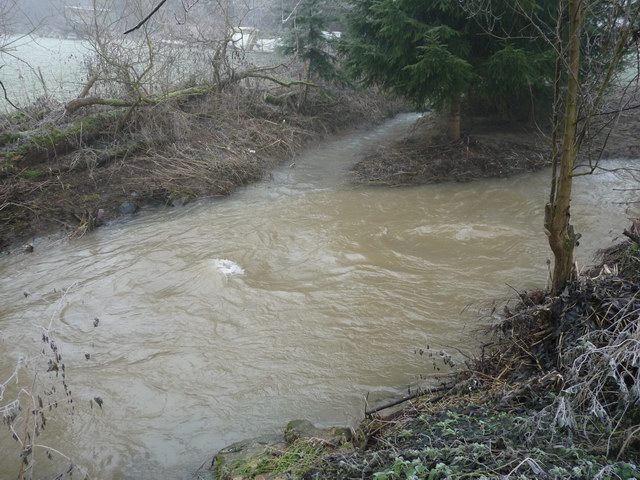

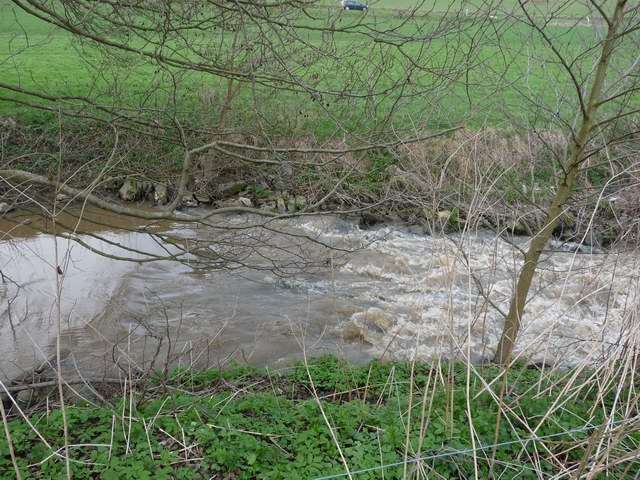

Mündung Hainauer Bach (Gewässer 3. Ordnung), Querströmung unterhalb des Mühlbachpegels

Profil-Nr. 16+372

Einmessung Lage der Pegellatte
mittels GPS-Empfänger (Trimble)

Profil-Nr. 16+400



Mündung Hainauer Bach (Gewässer 3. Ordnung), ehenmals Pissighofener Bach



Leitungsmast gegenüber Mündung Hainauer Bach.

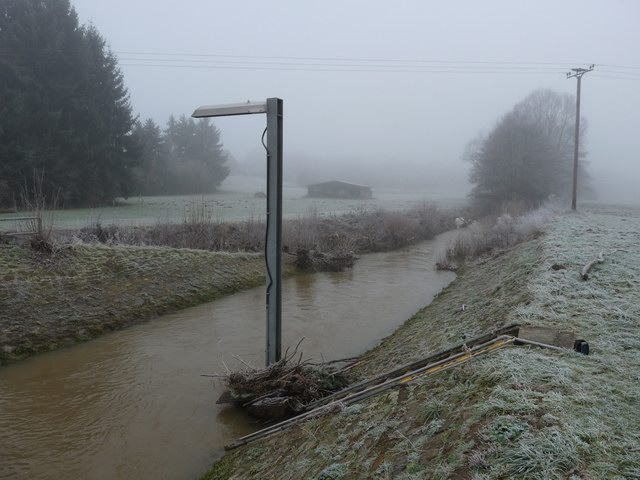

Mast zur Wasserstandsmessung mittels Rardar (KALESTO), unten Geschwemmsel



Pegel Miehlen 2 (Nachfolgepegel von Pegel Miehlen (Miehlen 1))

Beginn Gewässerausbau (Kastenprofil)

Profil-Nr. 16+443

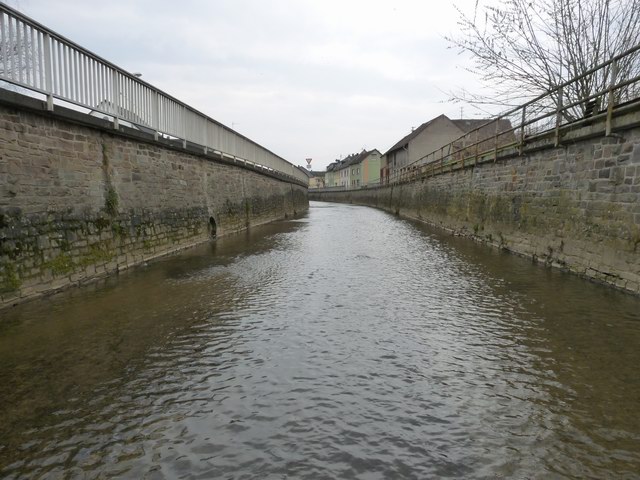

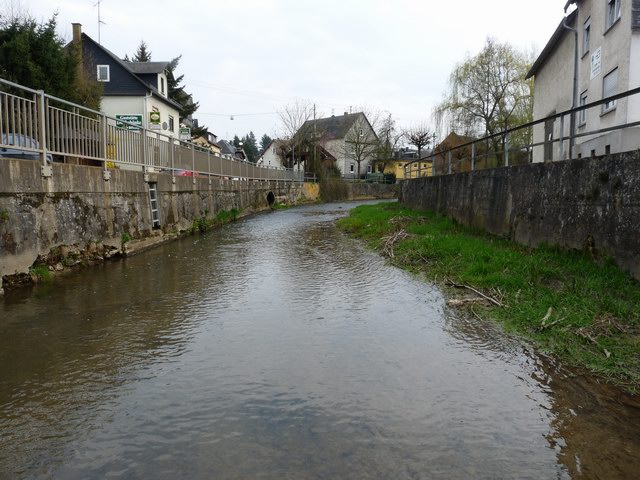

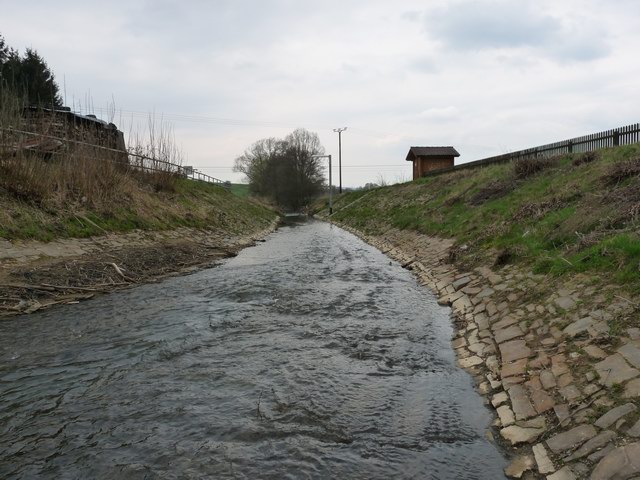

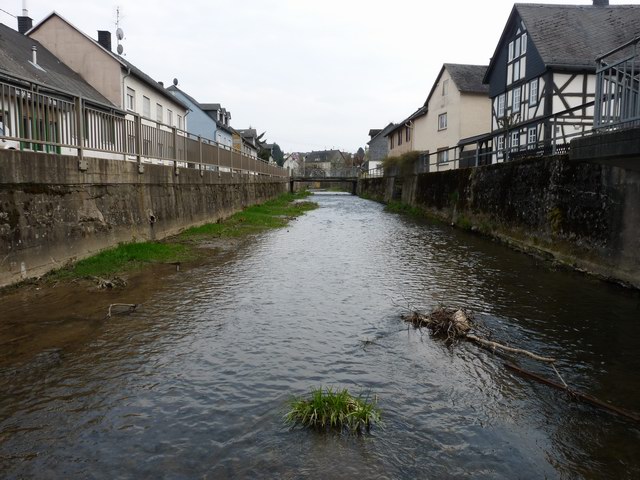

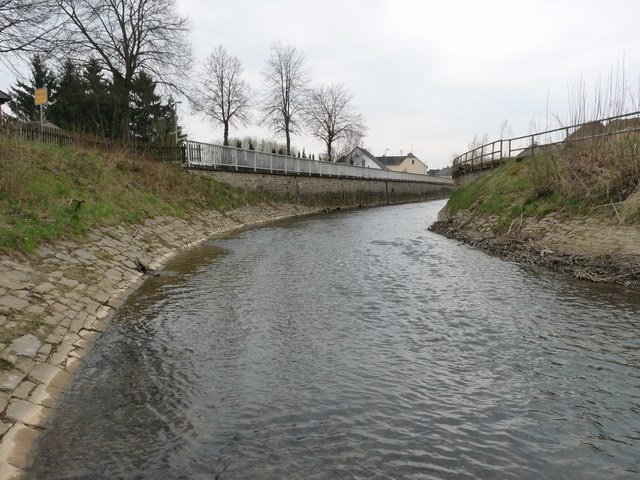

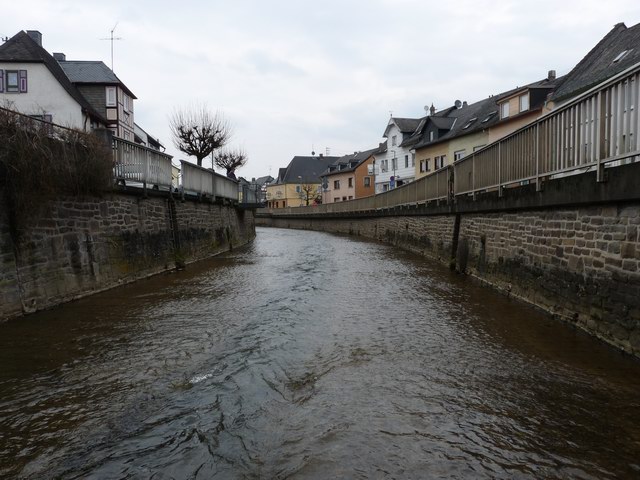

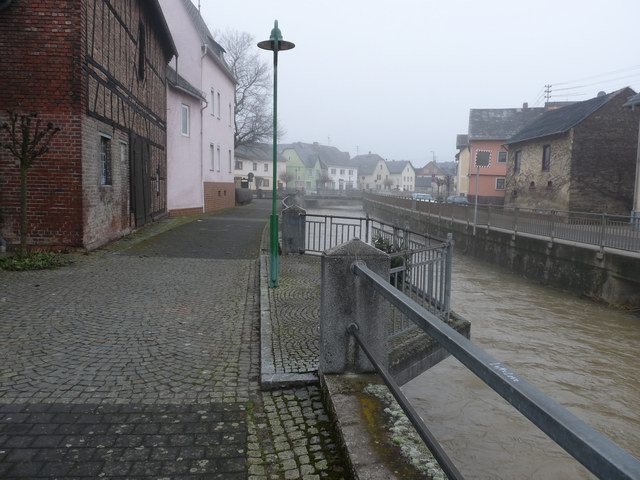

Gewässerausbau Miehlen - Kastenprofil





Zulauf Entwässerung Weg, Parzelle 90/3





Weg Parzelle 122
Hier floss im Januar 2003 aus dem Hainauer Bach übergetretenes Wasser dem Mühlbach zu.
Fotoaufnahme vom 3.5.2010



Brücke Marienfelser Straße L323 - Auslauf, bachaufwärts

Profil-Nr. 16+664
Sohle = 211,50 mNHN
UK Brücke = 213,90 mNHN
OK Brücke = 214,60 mNHN
Trägerhöhe = 0,70 m
Breite = 8,00 m
lichte Höhe = 2,40 m
Querschnitt = 19,20 m²

Brücke Marienfelser Straße L323 - Auslauf

Profil-Nr. 16+664
Wsp 10.01.2011 = 211,93 mNHN

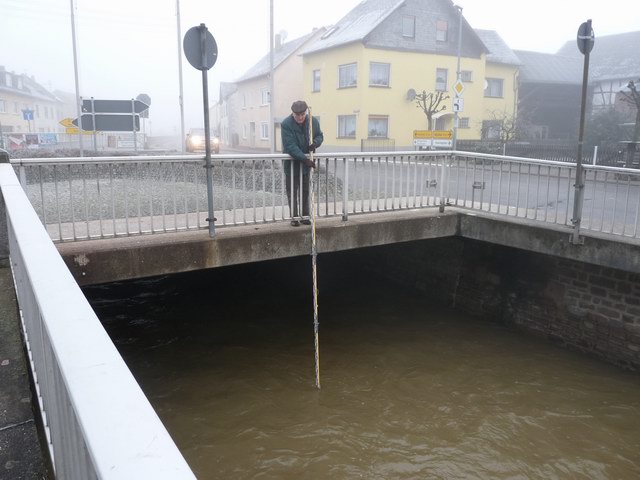

Brücke Marienfelser Straße L323 - Einlauf

Profil-Nr. 16+691
Wsp 10.01.2011 = 211,95 mNHN

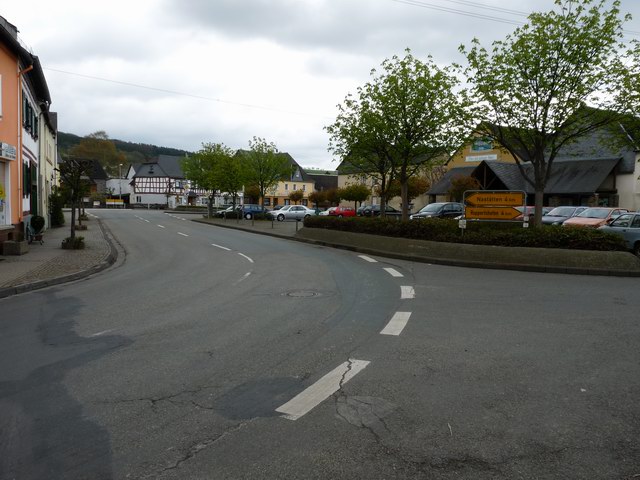

Marienfelser Straße L323 - Mühlbach vor Häuserreihe im Hintergrund Fliessrichtung von rechts nach links

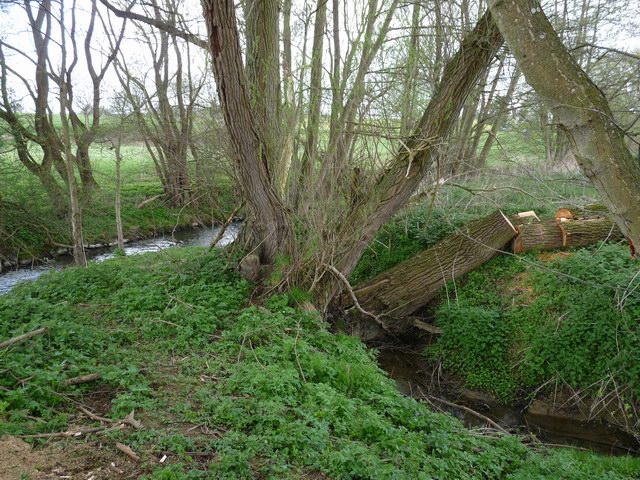

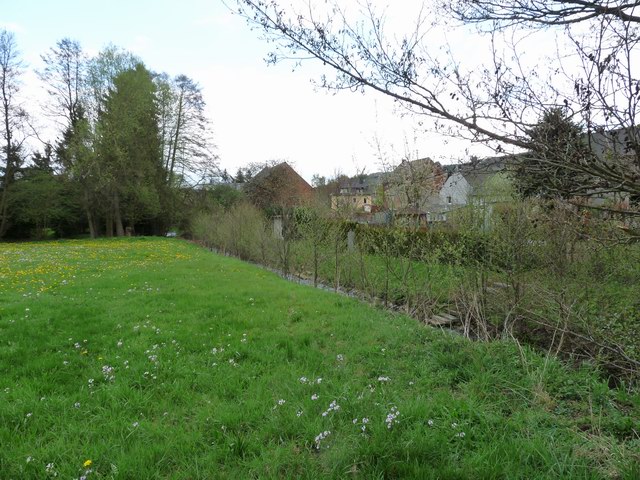

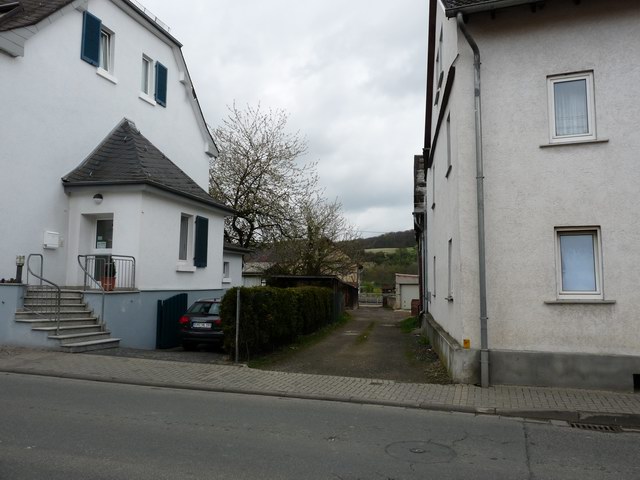

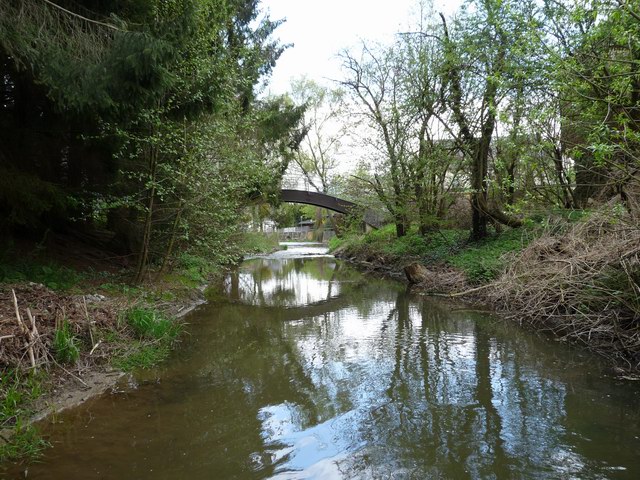

Hier floss im Januar 2003 Hochwasser aus dem Hainauerbach dem Mühlbach zu.
Fotoaufnahme vom 2.5.2010

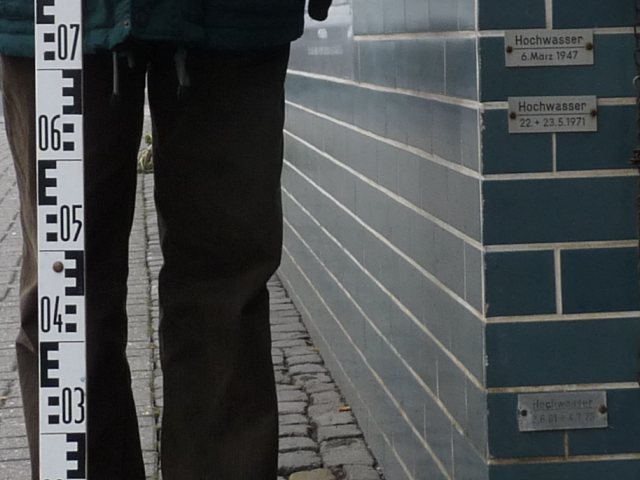

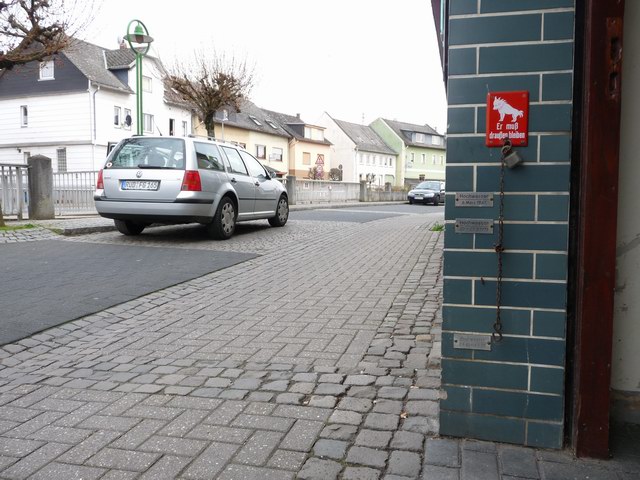

Hochwassermarken am Gebäude Haupstrasse Nr. 22
Profil-Nr. 16+731

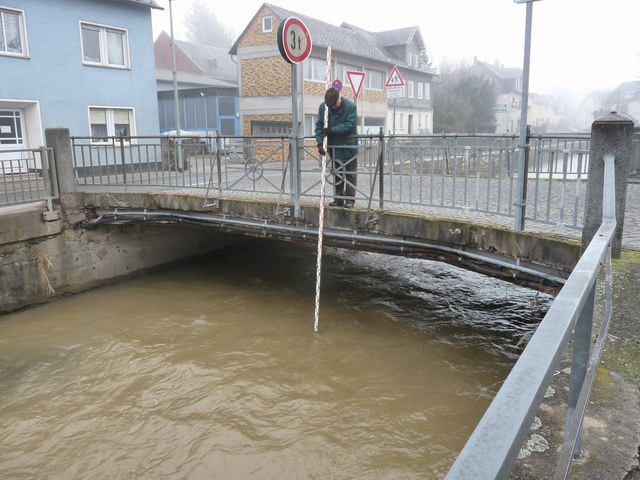

Eimessung der Hochwassermarken

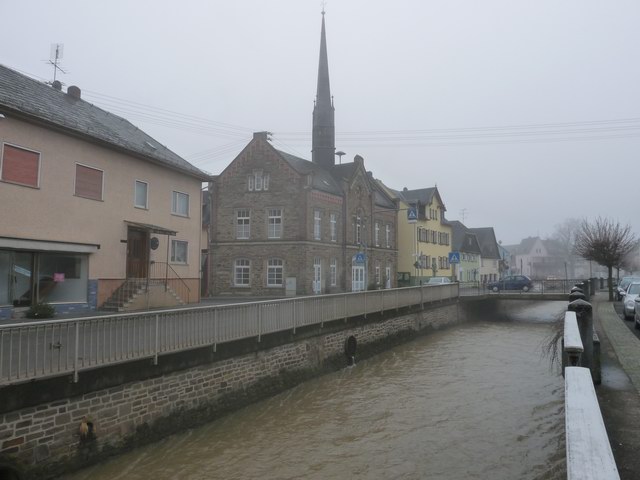

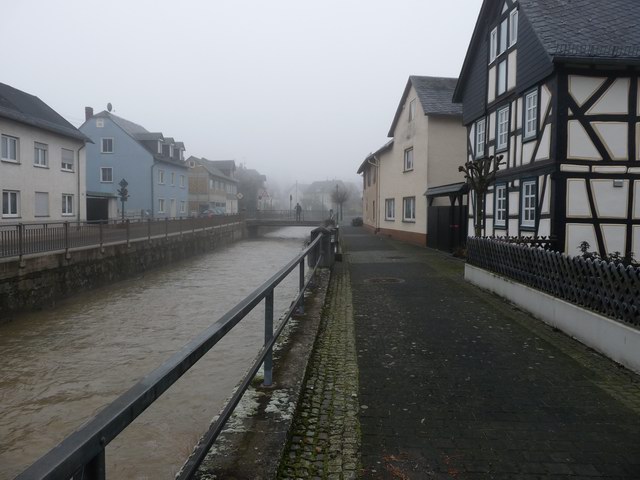

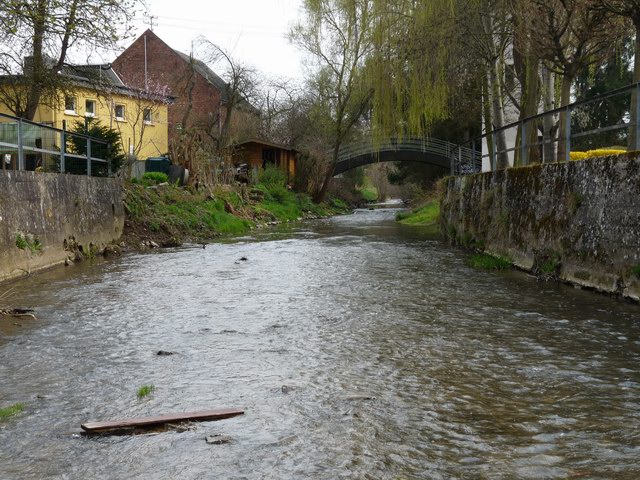

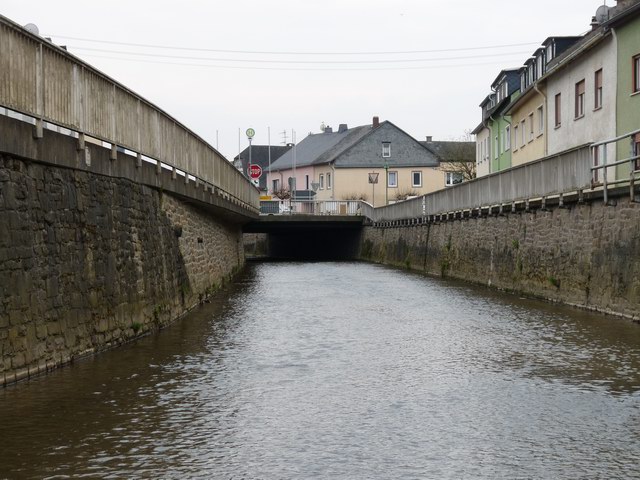

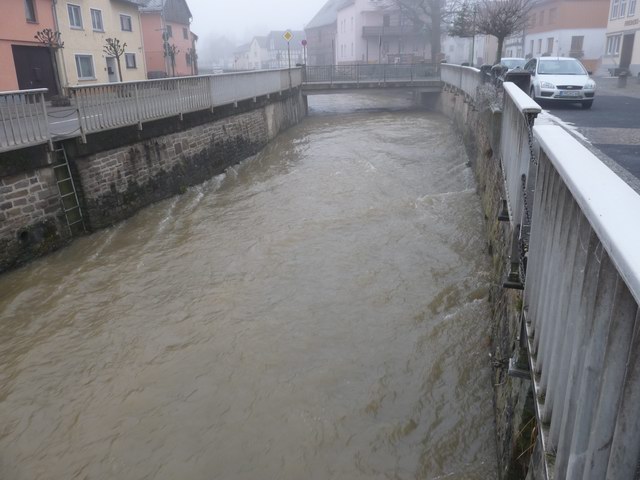

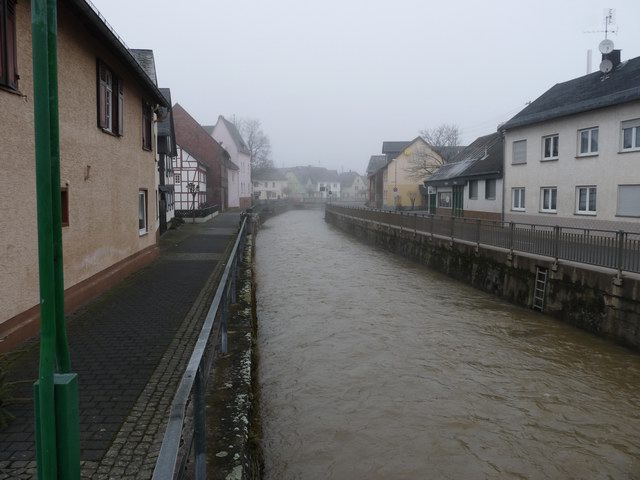

Gewässerausbau in Miehlen - Kastenprofil, bachabwärts, Fussgangerbrücke im Hintergrund
Trockenwetterrinne erkennbar, ohne Ablagerungen

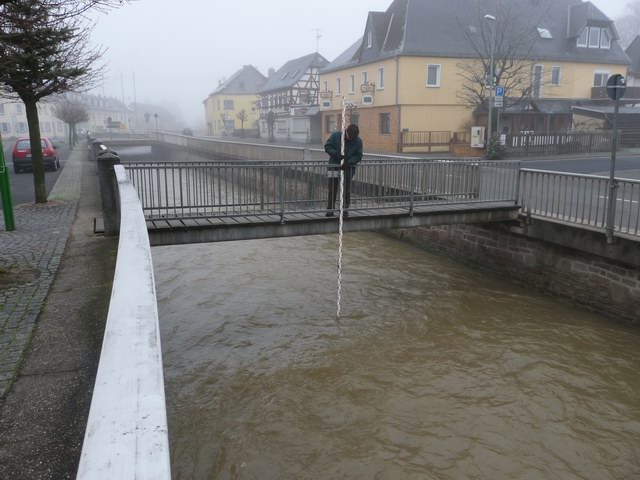

Fussgängerbrücke Einlauf in Höhe der Strasse "Im Ehrlich", rechts


Profil-Nr. 16+743
Sohle = 211,75 mNHN
UK Brücke = 213,67 mNHN
OK Brücke = 213,97 mNHN
Trägerhöhe = 0,30 m
Breite = 8,00 m
lichte Höhe = 1,92 m
Querschnitt = 15,36 m²
Wsp 10.01.2011 = 212,09 mNHN





Zulauf Entwässerung Hauptstrasse



Zulauf Entwässerung Hauptstrasse (ganz links unten) und Haargasse

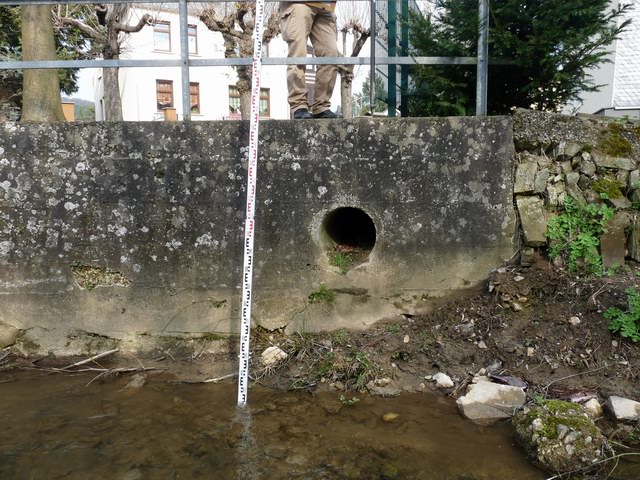

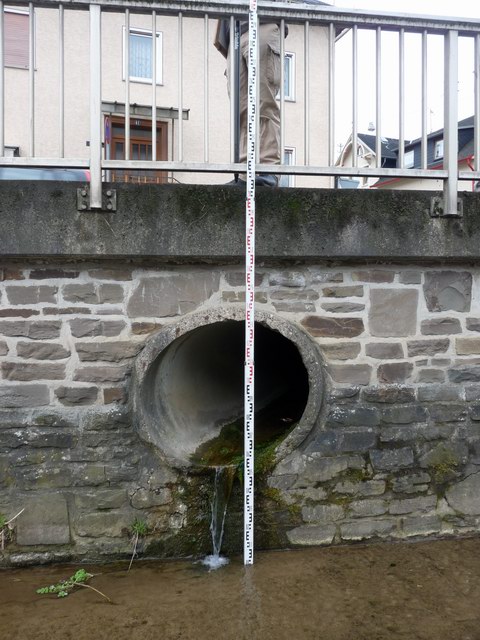

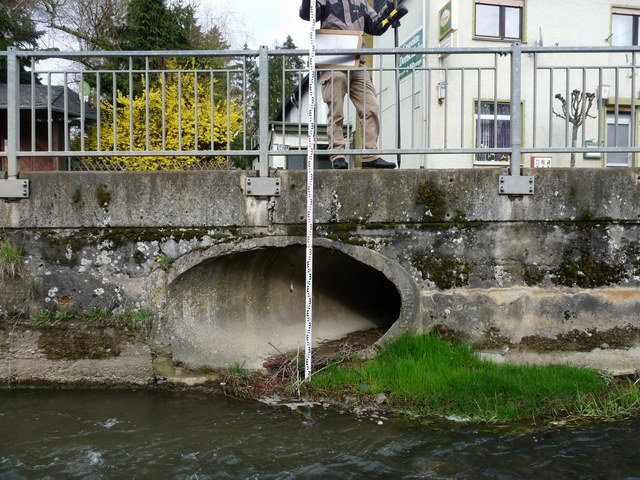

Zulauf Entwasserung Haargasse DN 800





Brücke am Rathaus - Auslauf, Haargasse - Hundsgasse

Profil-Nr. 16+846



Brücke am Rathaus - Auslauf, Haargasse - Hundsgasse

Profil-Nr. 16+846
Wsp 10.01.2011 = 212,44 mNHN

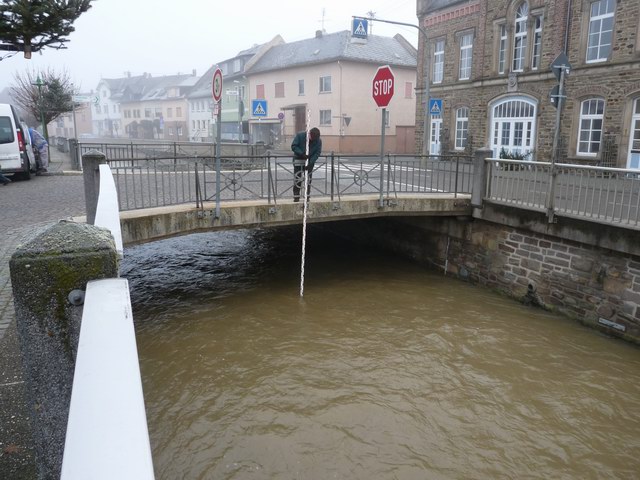

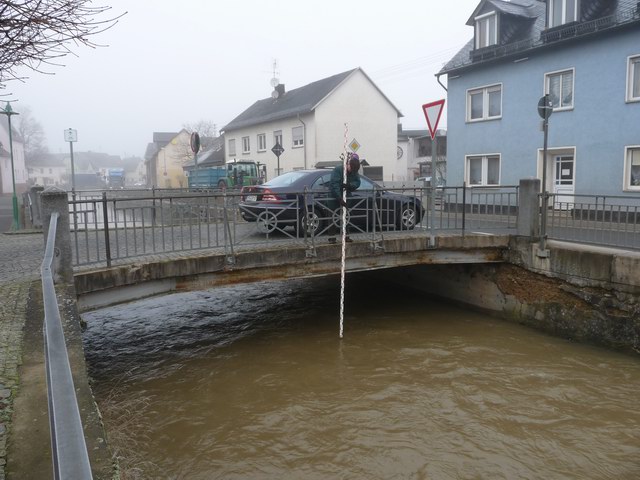

Brücke am Rathaus - Einlauf, Haargasse - Hundsgasse

Profil-Nr. 16+851
Sohle = 211,96 mNHN
UK Brücke = 214,08 mNHN
OK Brücke = 214,58 mNHN
Trägerhöhe = 0,50 m
Breite = 8,00 m
lichte Höhe = 2,12 m
Querschnitt = 16,96 m²
Wsp 10.01.2011 = 212,50 mNHN









Hundsgasse

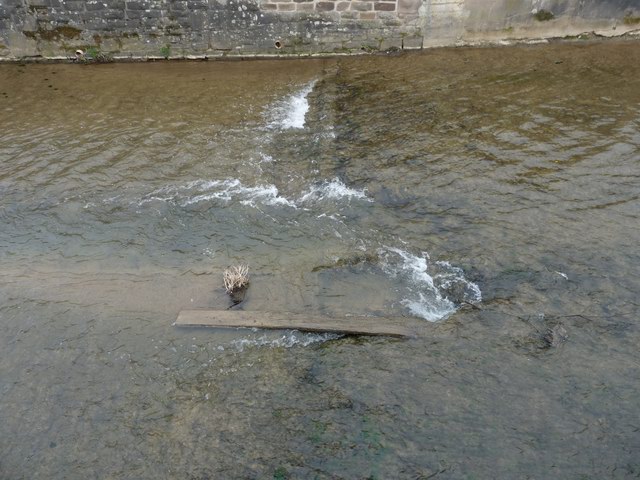

Schwelle unterhalb Brücke Borngasse



Schwelle unterhalb Brücke Borngasse

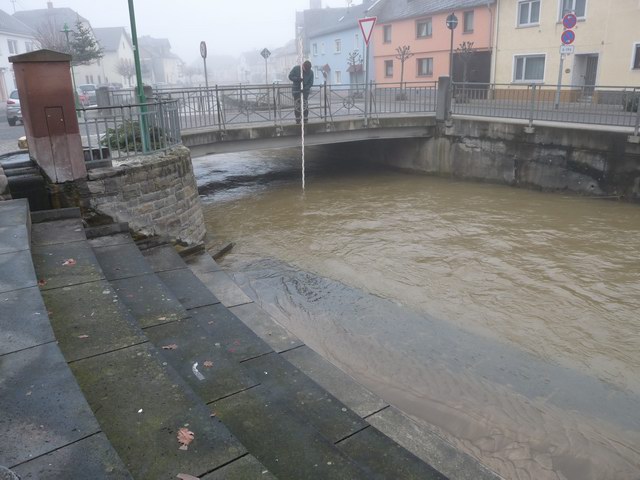

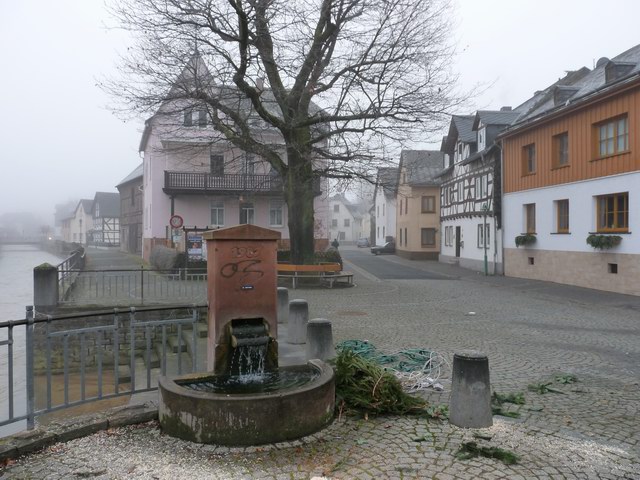

Brücke Borngasse (Friedenseiche) - Auslauf

Profil-Nr. 16+932



Brücke Borngasse (Friedenseiche) - Auslauf

Profil-Nr. 16+932
Sohle = 212,52 mNHN
UK Brücke = 214,20 mNHN
OK Brücke = 214,81 mNHN
Trägerhöhe = 0,61 m
Breite = 8,25 m
lichte Höhe = 1,68 m
Querschnitt = 13,86 m²
Wsp 10.01.2011 = 213,01 mNHN

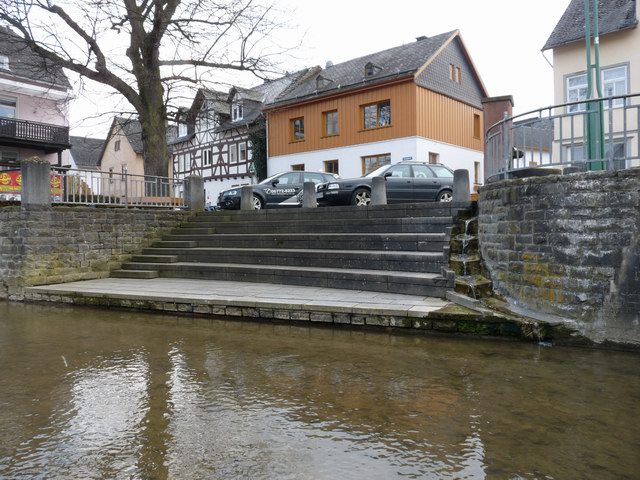

Treppe Friedenseiche



Brücke Borngasse (Friedenseiche) - Einlauf

Profil-Nr. 16+939
Sohle = 212,67 mNHN
UK Brücke = 214,21 mNHN
OK Brücke = 214,83 mNHN
Trägerhöhe = 0,62 m
Breite = 7,62 m
lichte Höhe = 1,54 m
Querschnitt = 11,73 m²
Wsp 10.01.2011 = 213,02 mNHN

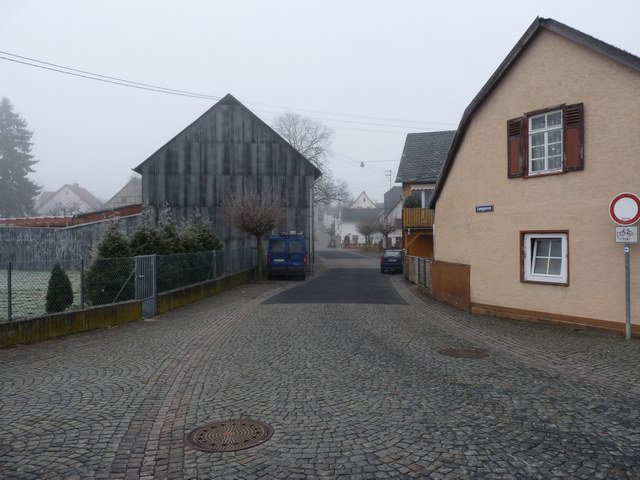

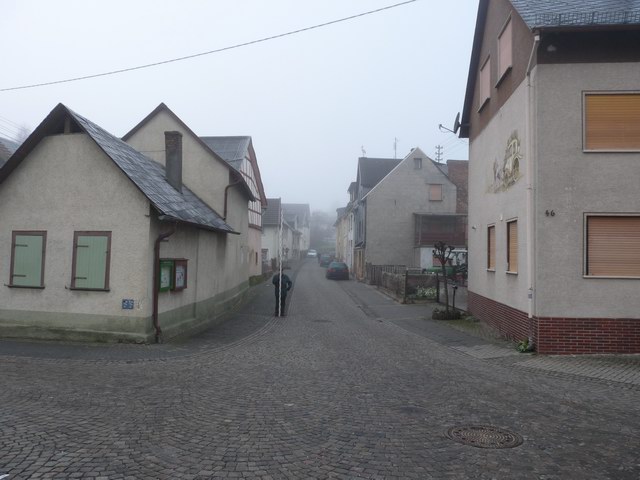

Borngasse

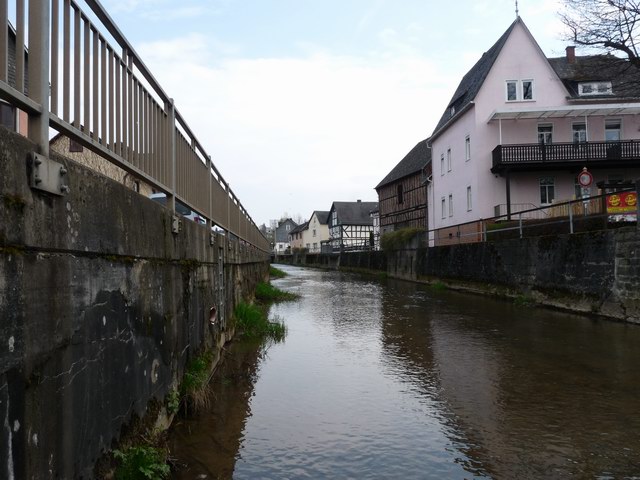

Mühlbach aufwärts von Brücke Borngasse



Mühlbach aufwärts von Brücke Borngasse, rechts Langgasse

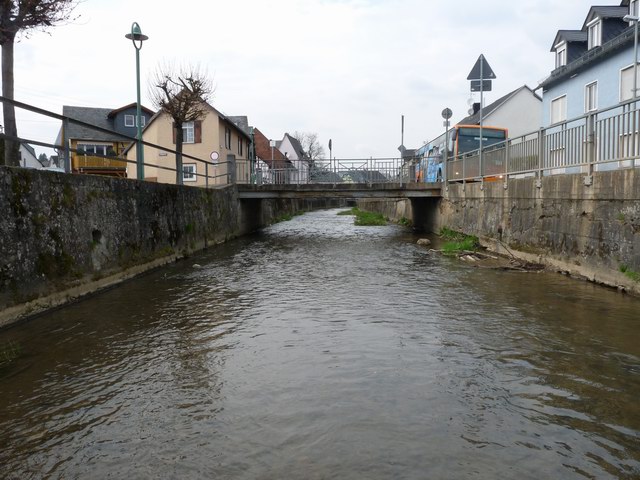

Mühlbach abwärts, Hintergrund Brücke Borngasse, links Friedenseiche



von Brücke Langgasse, Mühlbach abwärts, Richtung Brücke Borngasse, links Friedenseiche





Mündung Nambach aus Burgweg

Profil-Nr. 17+004



Mündung Nambach aus Burgweg ganz rechts, Mühlbach abwärts





Mühlbach aufwärts, Hintergrund Brücke Langgasse, sofern Trockenwetterrinne, dann mit Ablagerungen



Mühlbach aufwärts, Hintergrund Brücke Langgasse





Brücke Langgasse - Auslauf

Profil-Nr. 17+068



Brücke Langgasse - Auslauf

Sohle = 212,92 mNHN
UK Brücke = 214,69 mNHN
OK Brücke = 215,24 mNHN
Trägerhöhe = 0,55 m
lichte Breite = 8,00 m
lichte Höhe = 1,77 m
Querschnitt = 14,16 m²
Wsp 10.01.2011 = 213,42 mNHN




Brücke Langgasse - Einlauf

Profil-Nr. 17+074



Brücke Langgasse - Einlauf

Wsp 10.01.2011 = 213,45 mNHN









Langgasse von Brücke





von Brücke Langgasse aufwärts, Ablagerungen rechts, links Zulauf



von Brücke Langgasse aufwärts





Zulauf aus Hauptstrasse





Zulauf aus Hauptstrasse

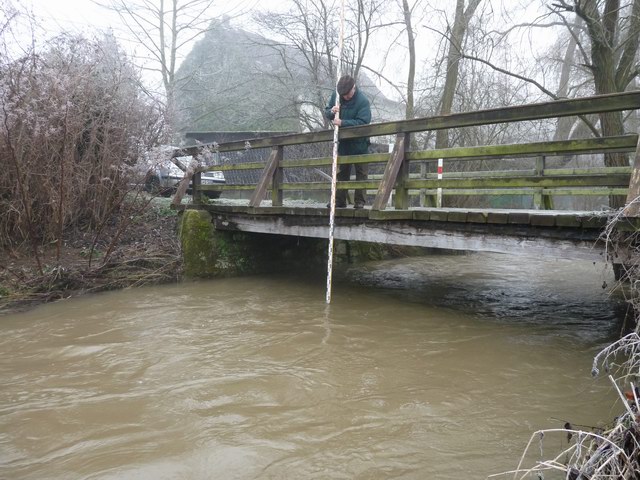

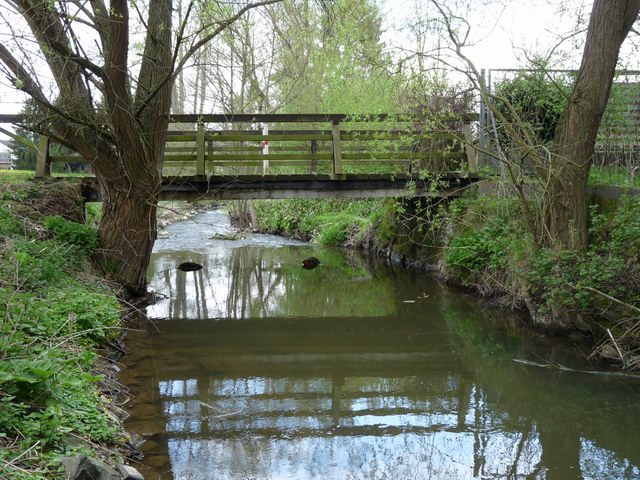

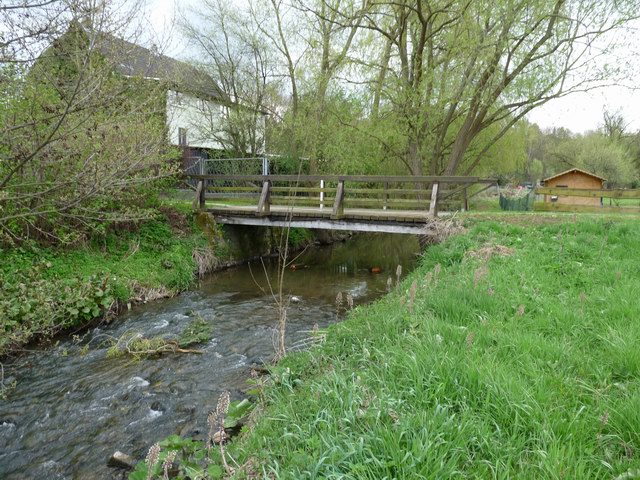

Fussgängerbrücke zum Straße "In der Gewann", bachaufwärts

Profil-Nr. 17+158



Fussgängerbrücke zum Straße "In der Gewann", bachaufwärts





Fussgängerbrücke zum Straße "In der Gewann", bachabwärts





Umgebung Profil Nr. 16+601 bachabwärts

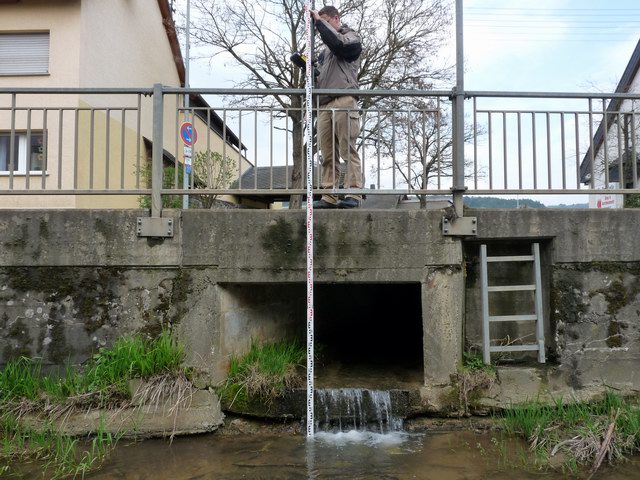

Brücke Wegparzelle 49 - Auslauf

Profil-Nr. 17+364



Brücke Wegparzelle 49 - Auslauf

Sohle = 214,89 mNHN
UK Brücke = 216,29 mNHN
OK Brücke = 216,69 mNHN
Trägerhöhe = 0,40 m
Breite = 6,30 m
lichte Höhe = 1,40 m
Querschnitt = 8,82 m²
Wsp 10.01.2011 = 215,49 mNHN

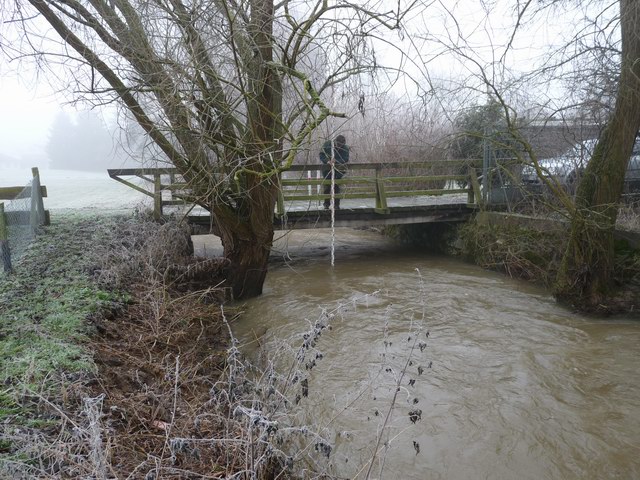

Brücke Wegparzelle 49 - Einlauf

Profil-Nr. 17+369



Brücke Wegparzelle 49 - Einlauf

Wsp 10.01.2011 = 215,49 mNHN






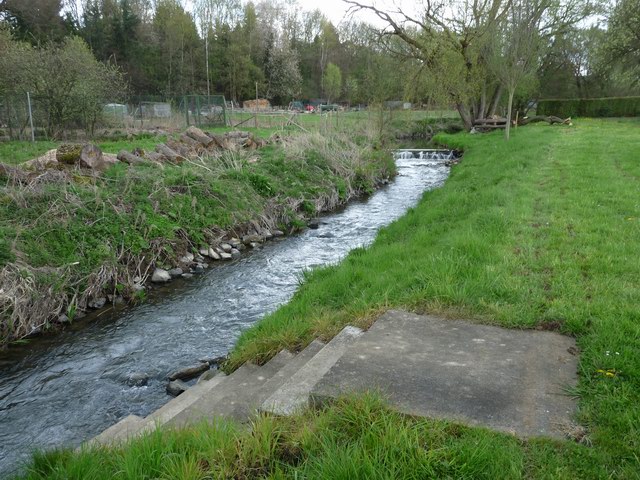

Profil-Nr. 1+7418 (Treppe)




Profil-Nr. 17+418 (Treppe)





Sohlschwelle, vollständiger Üferfall

Profil-Nr. 17+446



Sohlschwelle, unvollständiger Üferfall

Profil-Nr. 17+446





Zulauf Mühlenwasser vom Ramersbach



Zulauf Mühlenwasser vom Ramersbach

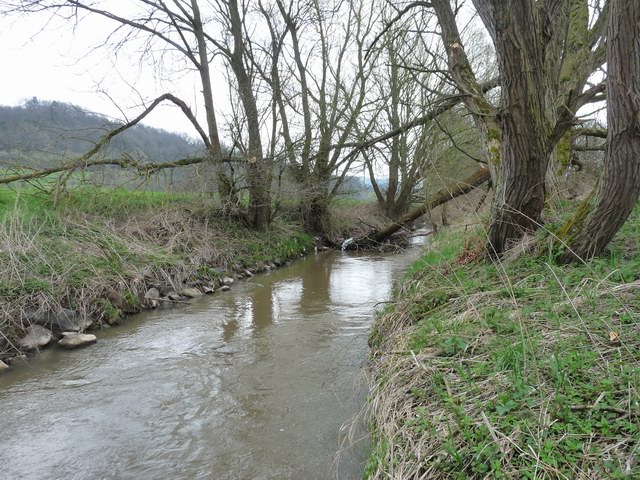

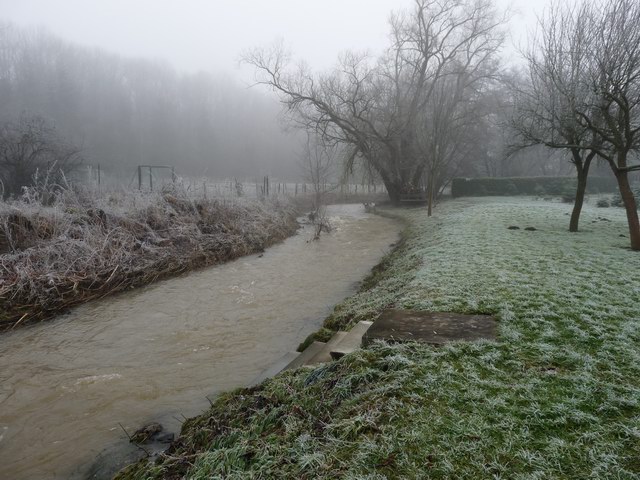

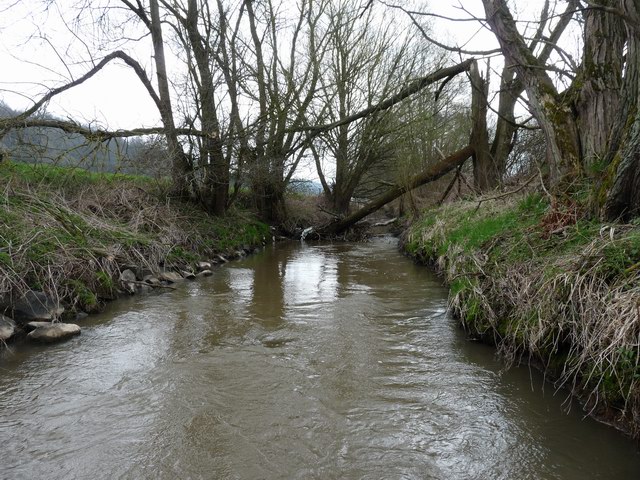

Mäander, Fotostandpunkt rechtes Ufer, bachabwärts

Profil-Nr. 17+735 mit Blick auf Profil-Nr. 17+683



Mäander, Fotostandpunkt linkes Ufer, bachaufwärts





Sohlschwelle

Profil-Nr. 17+870





Zulauf Mühllgraben





Zulauf Ramersbach

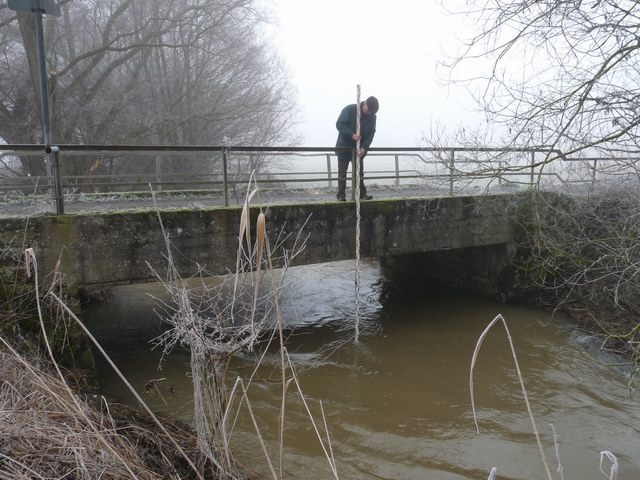

Brücke oberhalb Miehlen - Auslauf

Profil-Nr. 18+102



Brücke oberhalb Miehlen - Auslauf
Sohle = 220,81 mNHN
UK Brücke = 222,76 mNHN
OK Brücke = 223,66 mNHN
Trägerhöhe = 0,90 m
Breite = 7,50 m
lichte Höhe = 1,95 m
Querschnitt = 14,63 m²
Wsp 10.01.2011 = 221,41 mNHN





Projektgebiet Ende, Wegparzelle 106, 107



Projektgebiet Ende, Wegparzelle 106, 107
